В специальном проекте 061 продолжает рассказывать, как работают запорожские предприятия. Ранее наши корреспонденты показывали производства пива, шифера, стали, обуви, искусственных елок, газет и многого другого. В этот раз 061 побывал на крупнейшей в Украине солнечной электростанции мощностью 50 МВт «Тоkmak Solar Energy» в г. Токмак и узнал, как работает один из объектов альтернативной электроэнергетики – солнечная электрическая станция.

Одна станция – более 100 футбольных полей

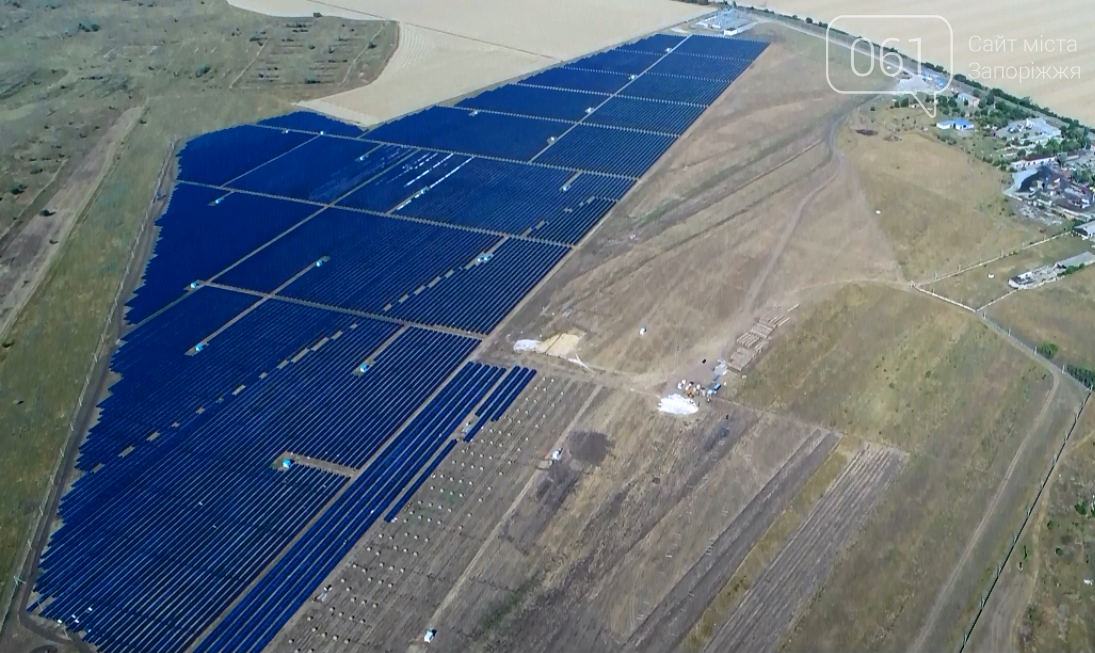

СЭС 50 МВт «Тоkmak Solar Energy» г. Токмак – это самая большая солнечная электростанция в Украине. Ее площадь – 96 гектаров. После завершения строительства в декабре этого года мощность станции составит 50 МВт. Она сможет обеспечить электроснабжением два районных центра или город-локомотив такого уровня, как Бердянск. На данный момент в работе находится 10 МВт и подготовлено к включению в эксплутацию в ближайшее время оборудование мощностью 15 МВт.

Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-1 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-2 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-3 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-4

Говоря доступным языком, солнечная станция производит электроэнергию по следующей схеме: ультрафиолетовые лучи «проходят» через полупроводниковые модули, которые преобразуют излучение солнца в электроэнергию. Затем полученное напряжение постоянного тока преобразуется при помощи инверторов в напряжение переменного тока, повышается при помощи трансформаторных подстанций до уровня 150 тысяч вольт и далее по линии электропередачи, подключается к Единой энергетической системе Украины. Коммерческий смысл строительства солнечной станции – это продажа электроэнергии по «зеленому тарифу» государству, которое стимулирует развитие альтернативной электроэнергетики.

Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-5

Преимущество работы солнечной станции в сравнении с другими видами электрогенерации – это отсутствие невозобновляемого сырьевого ресурса, стоимость которого и влияет на себестоимость выработки одного киловатт-часа. Для тепловой станции необходим газ или мазут, для АЭС – ядерное топливо, для гидростанции – энергия массы воды. В солнечной электроэнергетике нет затрат на сырье, а значит – в стоимость одного киловатта входят лишь эксплуатационные расходы и инвестиционная составляющая.

Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-6 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-7

Кроме того, солнечная электроэнергетика, которую в Украине развивает компания «Тоkmak Solar Energy», как и другие виды выработки электрической энергии из возобновляемых источников – это вклад в энергетическую независимость и экологическую безопасность нашего государства. Одновременно, стоит отметить, что солнечная станция не имеет никакого пагубного влияния на окружающую среду.

Более сотни тысяч солнечных модулей

Первый и, пожалуй, самый главный элемент электростанции – это солнечные модули. Они представляют собой прямоугольную конструкцию размером 1х2 метра, состоящую из фотоэлектрических полупроводниковых элементов, размешенных под стеклом в металлической раме.

Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-8 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-9 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-10 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-11 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-12 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-13

На огромном поле СЭС «Тоkmak Solar Energy» будет установлено более сотни тысяч солнечных модулей «Talesun» и «Risen»

Полупроводник – кремний – реагирует на излучение солнца и преобразует его в электроэнергию. Это происходит благодаря реакции электронов в атомах кремния на фотоны солнечного света.

Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-14

«Сколько будет существовать солнце, столько времени можно добывать электрическую энергию таким методом», – рассказывает 061 главный инженер компании Владимир Карачун.

Подпись по фото: Одного модуля с напряжением в 36 вольт и мощностью в 320-340 ватт достаточно, например, для работы довольно мощного уличного светильника. Для сравнения, для энергопотребления частного дома нужно строить станцию мощностью около 5-10 кВт. Это 15– 30 солнечных модулей.

Панели последовательно соединяют, чтобы получить необходимый уровень напряжения и мощности. В данном случае около 87 тысяч солнечных модулей будут генерировать электрическую энергию мощностью 25 МВт.

Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-15 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-16 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-17 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-18 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-19

Солнечные «батареи» можно разделить на несколько видов – по типу используемых полупроводников и варианту установки. В первом случае, используются моно-кристаллические и поли-кристаллические модули. Во втором – речь идет о модулях, установленных или на стационарных столах, или на двигающейся за солнцем плоскости (трекерная система). КПД трекеров значительно выше, впрочем, такая система более сложная в эксплуатации и дорогая для строительства.

От солнечных модулей – в сеть облэнерго

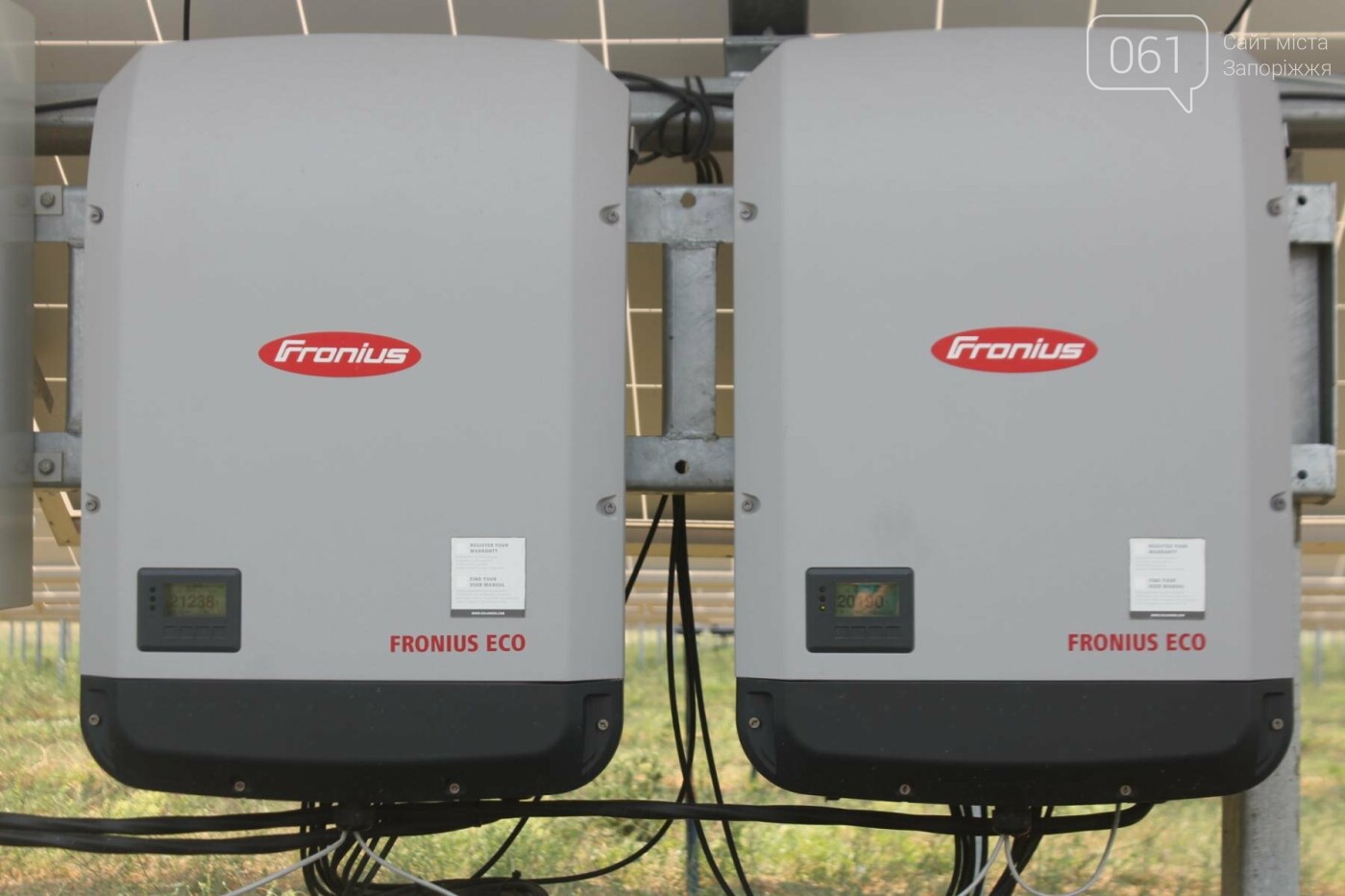

Солнечные модули вырабатывают постоянный ток в то время, как в быту и промышленности в основном используется переменный ток разных уровней напряжения. Для преобразования постоянного тока, генерируемого солнечными модулями, в переменное напряжение, используется специальное устройство – инвертор. На СЭС 50 МВт «Тоkmak Solar Energy» используются инверторы австрийской фирмы «Fronius».

Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-20 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-21

Затем электроэнергию подают на повышающие трансформаторы – комплектные трансформаторные подстанции (КТП) 0,4/10 кВ, установленные в определенном порядке по всей территории поля сбора мощности.

Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-22 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-23 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-24

Каждая из 46 КТП имеет разную мощность, но принцип действия один и тот же: трехфазное напряжение 380 вольт с инвертора на подстанции повышается до 10 тысяч вольт.

Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-25

Экскурсию по территории станции проводит главный энергетик Андрей Осадчий

Всю полученную электрическую энергию направляют в закрытое распределительное устройство (ЗРУ). Это электроустановка, предназначенная для приёма и распределения электрической энергии трехфазного переменного тока. ЗРУ представляет собой модульное здание с основным комплектом электротехнического оборудования и системами жизнеобеспечения.

Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-26 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-27 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-28 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-29 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-30

Через распределительную подстанцию ток проходит на повышающий трансформатор 10/150 кВ (превращает 10 тысяч вольт в 150 тысяч вольт) и далее в сеть регионального оператора – «Запорожьеоблэнерго». Чтобы присоединить станцию к сети облэнерго, «Тоkmak Solar Energy» построила около 4 километров воздушной линии электропередачи напряжением 150 кВ.

Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-31 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-32

Для бесперебойной работы по передаче и распределению электроэнергии, вырабатываемой на солнечной станции, используется общеподстанционный пункт управления (ОПУ) – «нервная система» «Тоkmak Solar Energy».

Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-33 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-34 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-35 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-36 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-37

В модульном здании установлена вся необходимая аппаратура, с помощью которой можно контролировать параметры оборудования и управлять работой станции.

В диспетчерской за работой станции следят несколько операторов. На мониторах видны все жизненные показатели станции: уровень напряжения и мощности по всем линиям, работа инверторов и подстанций.

Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-38 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-39 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-40

Нажатием клавиши компьютерной мыши можно быстро включить и отключить электрооборудование электростанции. Огромную солнечную станцию обслуживают 14 человек персонала, хозяйственные работы и работы по охране объекта выполняют сотрудники подрядных организаций.

Экспериментальная станция в с. Новое

Компания ООО «Тоkmak Solar Energy» создана в июне 2011 года. Ее первым проектом стало строительство солнечной электростанции в селе Новом, Токмакского района. СЭС была введена в эксплуатацию в декабре 2012 года.

Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-41 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-42 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-43 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-44 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-45 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-46

Станция мощностью 6 МВт уникальна тем, что на ее территории (площадь – 21 га) испытаны сразу несколько технологий солнечных модулей – тонкопленочные (аморфные) и поликристаллические, а также используется запатентованная компанией собственная разработка – трекер «TSE Tracker System».

Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-47 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-48 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-49

С интервалом в 10 минут трекер, на котором крепятся солнечные модули, двигается за солнцем, обеспечивая больший КПД, сравнительно с солнечными панелями, установленными на стационарных конструкциях

Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-50

«Вращающиеся трекеры обеспечивают выработку электрической энергии на 40% больше стационарных установок, – рассказывает главный энергетик станции Иван Горенко. – Если на стационарных установках самая большая мощность в полдень, то эти двигаются за солнцем, как подсолнух».

Сейчас на СЭС 50 МВт «Тоkmak Solar Energy» продолжается строительство станции. После окончания работ в конце этого года мощность станции составит 50 МВт: СЭС станет крупнейшей в Украине.

Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-51 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-52 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-53 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-54 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-55 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-56 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-57 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-58 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-59 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-60 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-61 Как в Запорожской области работает крупнейшая в Украине солнечная станция: экскурсия на производство, — ФОТОРЕПОРТАЖ, фото-62

После ввода в эксплуатацию солнечной станции будет создано 75 постоянных рабочих мест. Более того, успешная работа станции – это инвестиции в признанный на уровне государства «депрессивный» Токмакский регион.
