Кліматична техніка міцно увійшла в повсякденне життя мільйонів людей, однак далеко не всі розуміють, як саме вона працює. Настінна спліт-система — це не єдиний пристрій, а комплекс із двох блоків, з'єднаних між собою трубопроводами та електричними кабелями. Знання про те, з яких компонентів складається система і яку функцію виконує кожен із них, допомагає краще розуміти принципи правильної експлуатації та своєчасного обслуговування техніки. Розглянемо детальніше будову кожної частини такої системи.
Внутрішній блок та його складові

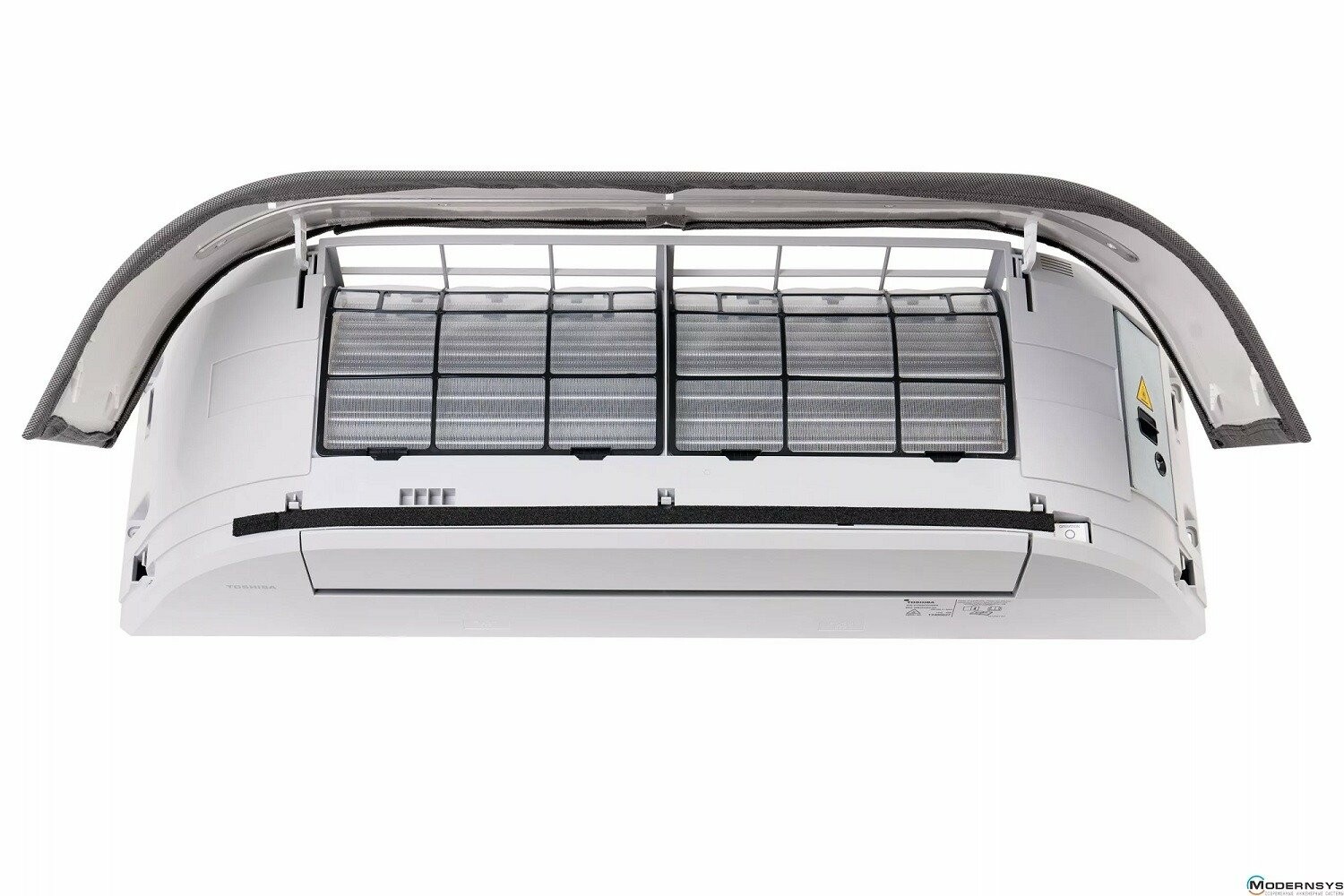

Внутрішній блок — це та частина системи, яку користувач бачить щодня та з якою безпосередньо взаємодіє. Усередині корпусу розміщено випарник — теплообмінник, через який проходить холодоагент у рідкому стані. Саме тут відбувається поглинання тепла з повітря приміщення: холодоагент випаровується, забираючи теплову енергію, а охолоджене повітря подається назад у кімнату через вентилятор.
Крім випарника, внутрішній блок містить вентилятор із регульованою швидкістю обертання, систему фільтрів для очищення повітря, жалюзі для регулювання напрямку потоку та плату керування. Дренажний лоток збирає конденсат, що утворюється під час охолодження, і відводить його назовні через спеціальну трубку. Усі ці елементи розміщені в компактному корпусі, який кріпиться на стіні приміщення.
Зовнішній блок і принцип роботи системи

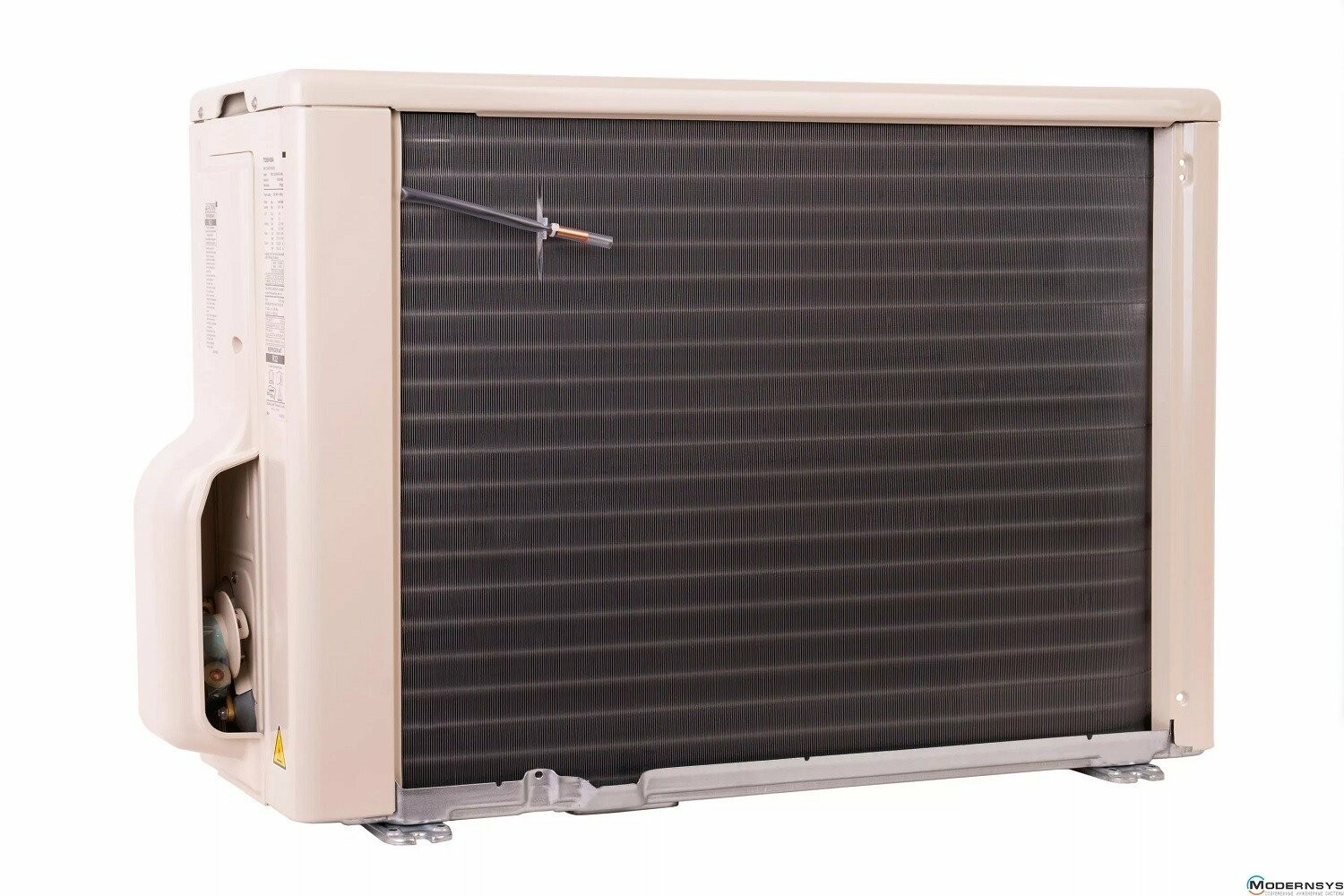

Зовнішній блок є серцем усієї системи, адже саме тут розміщений компресор — найважливіший і найдорожчий вузол кліматичної техніки. Компресор стискає газоподібний холодоагент, що надходить із внутрішнього блока, підвищуючи його температуру і тиск. Далі стиснений холодоагент потрапляє в конденсатор, де він охолоджується вентилятором зовнішнього блока та переходить у рідкий стан, віддаючи тепло в навколишнє середовище.
Після конденсатора рідкий холодоагент проходить через розширювальний клапан, де його тиск різко знижується, і він охолоджується. Потім цикл повторюється знову — рідкий холодоагент надходить у випарник внутрішнього блока, де знову поглинає тепло з приміщення. Цей безперервний цикл і є основою роботи будь-якої холодильної машини, включно з кондиціонером.
Що з'єднує два блоки між собою
Внутрішній і зовнішній блоки пов'язані між собою кількома комунікаціями, кожна з яких виконує конкретну функцію. Без їхньої правильної прокладки та герметичності система не зможе працювати ефективно. Ось які елементи утворюють цей зв'язок:
- Мідні трубопроводи для циркуляції холодоагенту між блоками — як правило, дві труби різного діаметра для рідкої та газоподібної фаз.
- Теплоізоляція трубопроводів, яка запобігає тепловим втратам і утворенню конденсата на поверхні труб.
- Електричний кабель для живлення зовнішнього блока та передачі керуючих сигналів між блоками.
- Дренажна трубка для відведення конденсату від внутрішнього блока назовні.
Якість прокладки та герметичність усіх з'єднань безпосередньо впливають на ефективність і довговічність усієї системи.
Конструкція, яка пояснює надійність
Розуміння конструкції настінної спліт-системи допомагає усвідомити, чому якість кожного вузла та правильність монтажу мають таке велике значення для довговічності техніки. Компресор, теплообмінники, фільтри та з'єднувальні комунікації — усі ці елементи працюють у злагодженому циклі, і збій будь-якого з них позначається на роботі всієї системи.
Знання про будову власної техніки робить користувача більш свідомим в питаннях її обслуговування і дає змогу своєчасно помічати ознаки можливих несправностей. Це, у свою чергу, є запорукою тривалої та надійної роботи обладнання протягом багатьох років.
