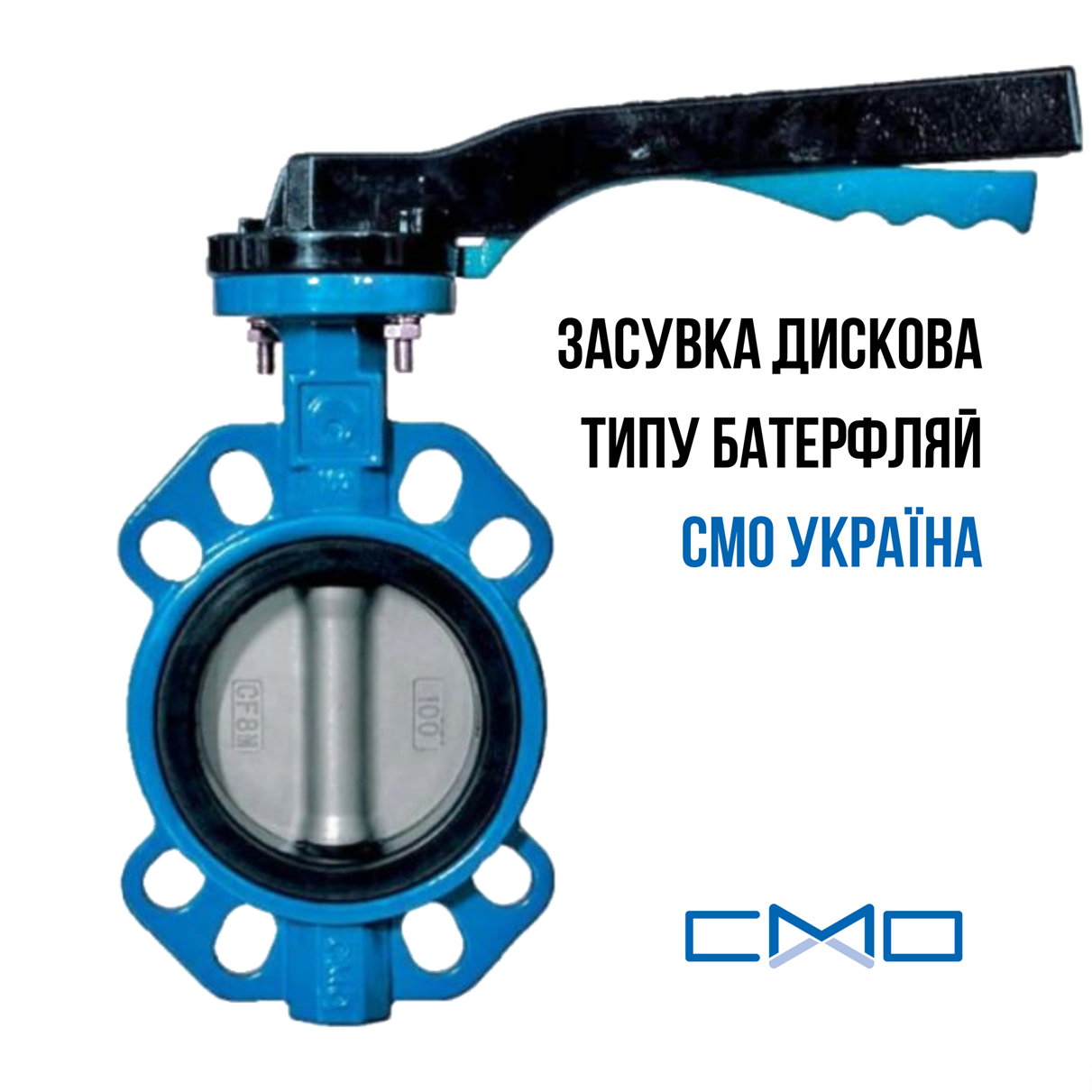

Засувка Батерфляй - це механізм, який регулює потік матеріалів у трубах великого діаметру шляхом обертання диска на чверть оберту.

Шток проходить через центр диска, і з’єднаний із приводом, який керує рухом диска. Положення диска паралельне або перпендикулярне потоку середовища. Поворотний диск відрізняється від інших тим, що диск завжди знаходиться в потоці, викликаючи зміну тиску для будь-якого положення відкривання/закривання.


Засувка батерфляй, чому вона так називається?

Деякі засувки називаються за їхньою формою, наприклад, кульовий кран, прохідний клапан, голчастий клапан тощо. Інші клапани називаються за своїм рухом і функцією – запірна засувка, пробкова засувка, пережимний клапан, захисний клапан, шиберний клапан тощо. Засувка батерфляй  отримала свою назву через те, що рух схожий на крила в польоті. Шток схожий на тіло метелика, а диск рухається як крило метелика.

Для чого використовується засувка батерфляй?

Засувка Батерфляй регулює потік шляхом запуску, сповільнення або зупинки середовища. Диск відкривається та закривається обертанням на 90 градусів із низьким крутним моментом і працює для будь-якого сумісного застосування. Оскільки вони дешевші та мають меншу вагу, поворотним засувкам батерфляй часто надають перевагу перед іншими типів запірної арматури.

Для деяких процесів екстремальні температури та корозія є факторами, які можуть легко порушити ущільнення диску. Поворотний затвор витримує сильний холод або сильну спеку. Це означає, що ущільнювач зберігає свою цілісність, що є критично важливим для таких важливих завдань, як виробництво енергії та переробка нафти (оскільки один витік може загрожувати громадській безпеці чи навколишньому середовищу).

Принцип дії засувки батерфляй

Дискова засувка класифікується як чвертьоборотна. Вона працює як кульовий кран для швидкого відкривання/закривання, але на відміну від кульового крана, дискова засувка також може відкриватися та закриватися поступово. Ця різниця означає, що диск завжди присутній у потоці та допускає падіння тиску.

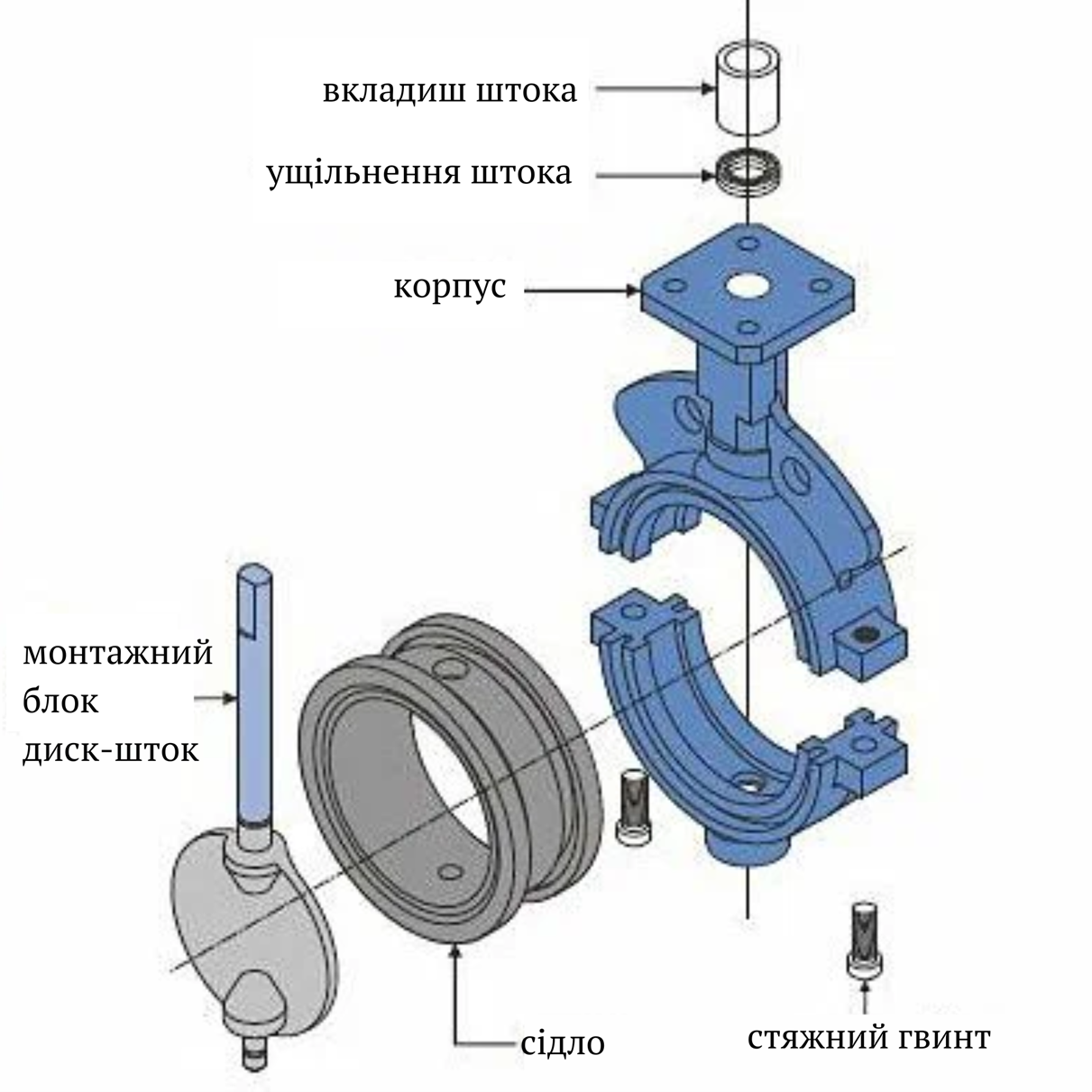

Цей диск монтується в центрі труби. Рух диска контролюється штоком, вставленим через диск, і приводом, розташованим поза клапаном. Обертання приводу розташовує диск перпендикулярно або паралельно потоку.


Де розташована поворотна засувка?

Зазвичай дисковий затвор поворотний типу батерфляй встановлюється з вертикальним розташуванням штока клапана з приводом безпосередньо над ним, але в деяких випадках шток розташовується горизонтально. При підключенні до насоса або зворотного клапана для диска має бути зазор, щоб він не заважав іншим частинам поблизу.


3 основні типи засувок поворотних

Незважаючи на те, що всі ці засувки виконують по суті однакові функції, існують варіації конструкції засувки Батерфляй для різних операцій. Нижче наведено три основних типи поворотних клапанів.

  • Поворотна засувка з нульовим зміщенням

«Концентричні» або «гумові сидіння» — це інші назви конструкції з нульовим зміщенням. Нульове зміщення означає відсутність зсуву штока клапана. Ущільнення клапана здійснюється за допомогою втручання вздовж краю диска на штоку між диском і гумовим сідлом.

Засувка із гумовим сидінням має найнижчий номінальний тиск (до 250 PSI) і витримує нагрівання до 400°F. Його гумове сидіння охоплює корпус, щоб запобігти контакту з матеріалом, який підтримує чистоту носія.

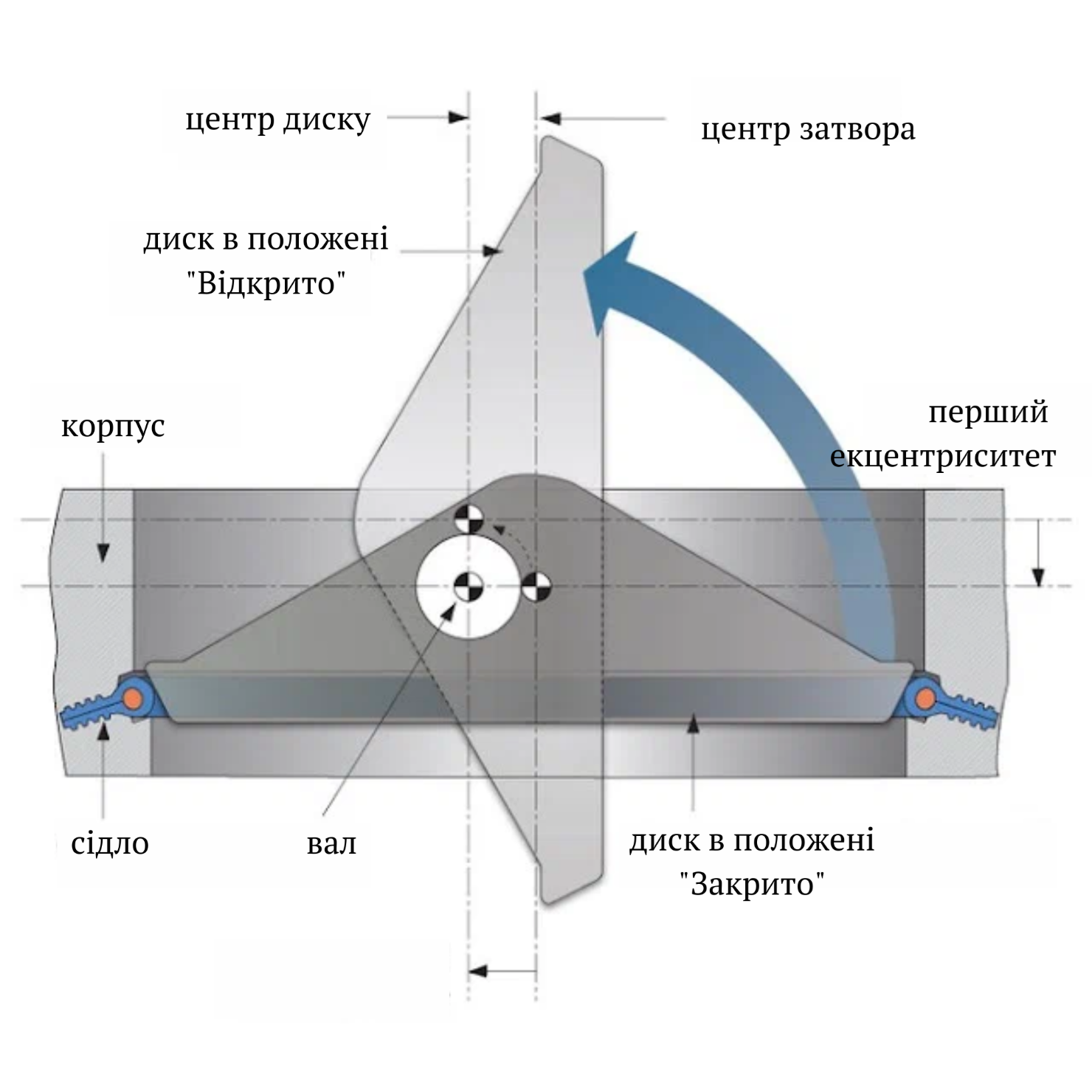

  • Високопродуктивний поворотний затвор з подвійним ексцентриситетом

Його ще називають дросельний клапан з подвійним зміщенням, оскільки зміщення відбувається в двох місцях: на лінії сідла диска/ущільнення корпусу та в отворі. Нецентральне розташування збільшує довговічність ущільнення. Високоефективні клапани витримують тиск до 1440 PSI і температуру до 1200°F.

  • Затвор дисковий з потрійним ексцентриситетом

Найкращим типом заслінки для систем високого тиску є потрійна дросельна заслінка. З трьох типів потрійний офсет є найдосконалішим із меншими викидами та призначений для роботи з різними середовищами. Його термостійкість становить 1200°F, оскільки він може витримувати тиск 1480 PSI.

Він не має тертя і довго зношується завдяки металевим ущільнювальним компонентам, які не контактують до кінця.

Загальні застосування засувки батерфляй

Найчастіше засувки Батерфляй використовуються у таких сферах:

  • Харчова промисловість

Проста конструкція, висока довговічність і низькі витрати на технічне обслуговування є характеристиками, необхідними для регулювання потоку рідини в будь-якій системі трубопроводів.

  • Нафтопереробні заводи

Засувка батерфляй  зазвичай зустрічається на нафтопереробних заводах. Для них, як правило, використовується високопродуктивний клапан із сталевими корпусами або конструкція з потрійним зміщенням, яка є «пожежобезпечною» та герметичною. У багатьох випадках, пов’язаних з водою, використовується версія з пружним сидінням.

  • Суднобудування

Через високу міцність у солоній воді використовуються затвори дискові поворотні XUROX що використовуються на суднах, де вибираються матеріали, схвалені ABS. Цей тип клапана ефективно створює водонепроникне перекриття в системі трубопроводів судна, щоб запобігти будь-якому потоку в трубі. Їх невеликий розмір також дозволяє використовувати їх у тісних приміщеннях, які є звичайними на борту корабля.

Їх можна використовувати для «піднімання» бурових установок, баластних систем, бортів кораблів і багатьох інших застосувань. Пожежно-безпечні клапани також необхідні для багатьох застосувань. Додатковими можливостями є автоматизація та пневматична функція (підводна пневматична, електрична та гідравлічна «замкнутого циклу»).

Обов’язково використовуйте клапани з монтажною накладкою та штоком ISO-5211. Таким чином легше отримати заміну в будь-якому порту. Крім того, будьте обережні з клапанами, які мають лише монтажну площадку ISO-5211, оскільки штоки часто є «спеціальними» виробника.0 градусів відкриття, а також для 10 градусів закриття.

Засувки батерфляй СМО та затвори поворотні дискові XUROX ви можете купити у компанії ТОВ СМО Україна. Ціна засувок Батерфляй залежить від комплектації , а саме диск чавун або нержавіюча сталь, ущільнення та типу приводу. Рекомендовано перед купівлею засувок отримувати вичерпну інформацію щодо виробника, сертифікації та гарантії на продукт. Компанія СМО Україна ТОВ  , надійний постачальник запірної арматури для українського ринку. Гарантія на затвори дискові складає 12 місяців. На базі підприємства створено сервісний центр, де можливо придбати змінні ущільнення сідла, або ж переобладнати затвори під інший тип управління.
